NASCII NKH
Ficheros en Printables NKH 50.
Ficheros en Printables NKH Z65.
NASCII NKH – Guia de uso rapido
Un anuncio gracioso para el nuevo diseño “NKH” que… son otra carcasa de audifonos (“parcialmente”) impresos en 3D con equipo “casero”
El anterior diseño PTG facilito la formula de equilibrio entre una construccion robusta, elementos no impresos accesibles y un esamblaje sencillo.
El modelo NKH respeta estos principios con un aspecto mas llamativo a la par de comodo.
La idea tras el diseño se fundamento en dos pensamientos. Primero, reducir los componentes al minimo, manteniendo un sistema de union roscado entre el alojamiento del altavoz y el soporte de las almohadillas. Segundo, dentro de unas almohadillas “extra” anchas, acercar lo mas posible el conductor al oido
Por que lo segundo? si ha utilizado diademas on-ear con pequeños altavoces y almohadillas compactas, por ejemplo Yamaha RH-5MA y ha cambiado las almohadillas por otras de mayor grosor, comprobara que necesita incrementar la amplificacion para igualar el volumen de la configuracion original, ademas una mayor distancia si bien puede agregar una sensacion mayor de escenario y posicionamiento, generalmente perjudica la claridad del sonido
Podria haberse copiado la formula empleada tal cual de aquellos audifonos, pero, por que no aplicar aquello en un modelo over-ear con mayor confort?
PAD-B
El bochornoso calor no se lleva excesivamente bien con las suaves almohadillas anchas… si bien ese es el modelo “estandar”, la variente del soporte para almohadillas PAD-B es la respuesta “generica” que se adapta a cualquier tipo de almohadilla
Unicamente se ha invertido la direccion de los soportes que fijan la almohadilla con un resultado estetico y sonoro ligeramente distinto (menor realce en graves y un ligero incremento en el escenario), con la ventaja adicional de no requerir soportes durante la impresion.
El polimero es barato… no pierda la oportunidad de imprimir un par extra de esta variante y diviertase intercambiando almohadillas mientras se esfuerza con todo su ser en elegir una u otra variante
Materiales y equipo
Impresora 3D de filamento (220x220)
100gr de filamento PETG
50gr de filamento PLA
50gr de filamento TPU
Esmeril con disco de corte y abracion para metal
- 30cm de fleje de acero inoxidable redondeado sin perforaciones de aproximadamente 12.7mm de ancho y .8mm de altura. Este puede ser recortado de abrazaderas en modelos de 127mm, que cuentan con una longitud aproximada a los 30cm.
Para las barras que conectan las horquillas con la banda puede utilizar alguna de las siquientes opciones. En todos los casos el diametro de los modelos esta ajustado para 5mm. La longitud puede variar enormemente segun el usuario y modelo a imprimir, se recomiendan al menos 8cm de longitud, aunque podrian ser suficientes 6.5cm. Al rededor de 10cm seria una medida “segura”
Tubo capilar redondo de acero inoxidable 304 5x3x500. Se recomienda comprar al menos 4 piezas u optar por secciones mas pequeñas ya que es muy posible que se dañe durante el envio.
Barra redonda de titanio de 1 pieza, 5x500MM. Se recomienda comprar al menos 2 piezas ya que es muy posible que se dañe durante el envio.
Cada opcione tiene su encanto. Los espaciadores ya vienen cortados y cuentan con rosca interna para tornillos m3. La barra de titanio tiene una resistencia excepcional. Los tubos capilares son la opcion mas economica y aunque no estan roscados, puede unirse con tornillos utilizando cianocrilato
Los modelos incluidos permiten utilizar almohadillas de 100, 105 y 110mm. Se sugiere utilizar almohadillas de 105mm con una profundidad de 35mm
almohadillas de 105mm angulas (mas vibrante, menos posicionamiento y escenario)
Tambien puede optar por alguna variente “plana” si utiliza los modelos PAD-B
Igualmente para la variante “plana” con igual sonoridad pero una mayor superficie de descanso de terciopelo con la parte externa en cuero sintetico perforado
cianocrilato

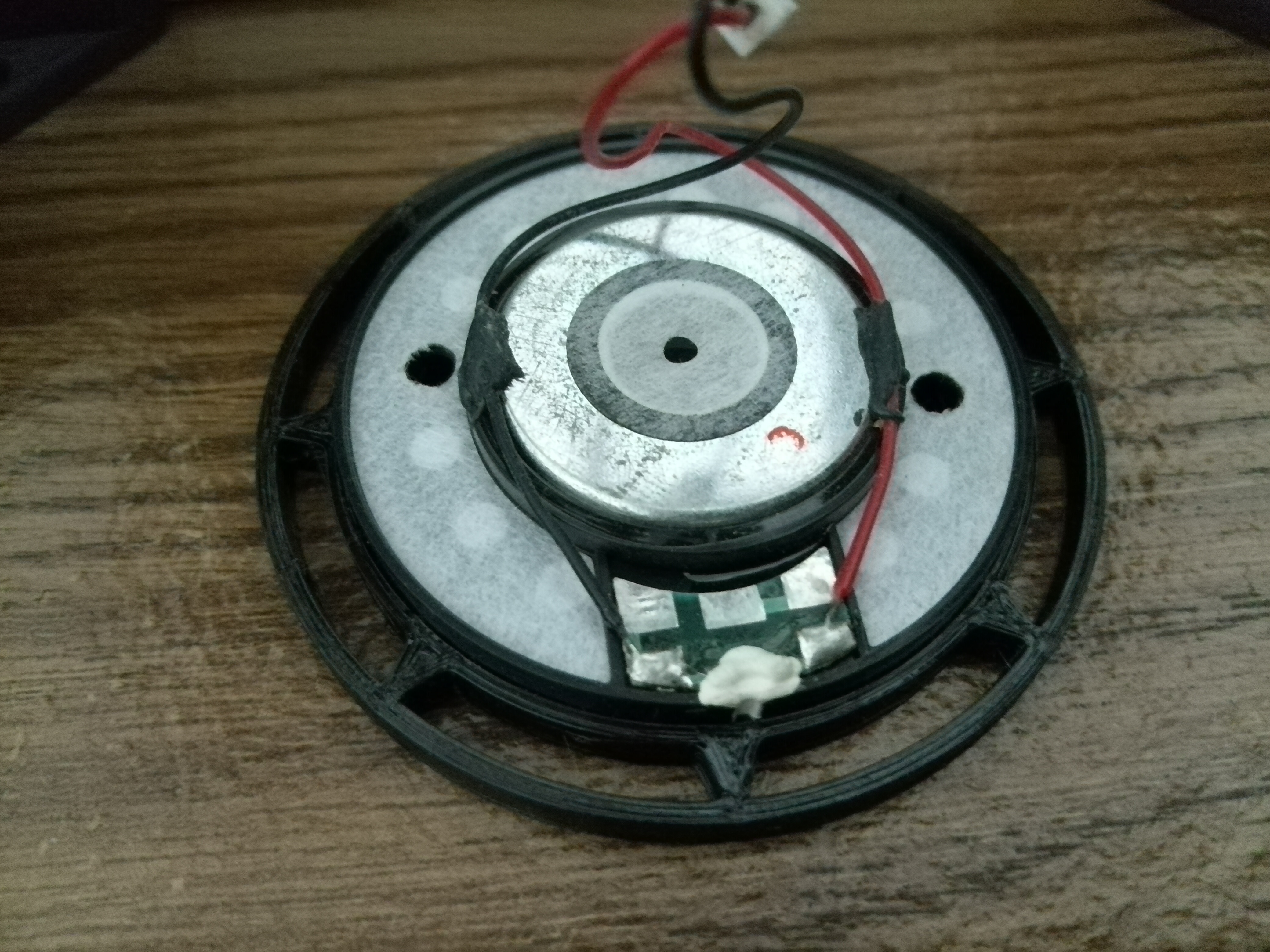

“Soldadura epoxi” JB Weld KwikWeld. Es opcional, pero una buena forma de fijar los cables en los altavoces
no es impresindible, pero sirve para fijar los cables al altavoz
Para unir la banda de la cabeza con el puente
opcionalmente
Conectores hembra jack
- PJ-392 5 piezas
termofit
para conectar los controladores con los conectores jack es posible utilizar cualquier alambre/cable de cobre, aluminio que tenga a la mano… por supuesto, utilizar conectores desmontables facilitaria intercambiar distintos controladores, aunque siempre puede imprimir la cantidad de carcasas necesarias para satisfacer a su corazon
Cualquiera de las sigientes dos opciones es recomendable, aunque la coneccion/desconeccion es mas comoda en la primera
Para los cables jack de 3.5 presento 4 opciones.
Las dos primeresas y vistosas de parte de OPENHEART, cambia un poco el aspecto y la disponibilidad del modelo
- Cable OPENHEART de 8 núcleos para auriculares, conector de 1 a 2 3,5mm
- Cable OPENHEART de 8 núcleos para auriculares, conector de 1 a 2 3,5mm
De esta otra tienda un modelo mas discreto a un precio no tan competitivo
Y la opcion mas economica con una construccion sencilla pero solida, apta para comprar a granel
tambien podria ensamblar sus propios cables consiguiendo conectores macho de 3.5 y un cable de audio R/L a 3.5. No es una solucion demaciado fiable debido a la poca calidad de los cables R/L pero… funciona
Impresion
Aunque por la naturaleza de la impresion mediante filamento esta dentro de lo aceptable tolerancias de entre .2/.5 mm en las piezas, deberia serciorarse que la presicion no difiera en mas de 0.05mm tanto en perimetros como orificios internos
Puede utilizar este modelo para realizar una prueba de presicion
Los puntos criticos en cuanto al ajuste son dos. Primero, el cuerpo y el soporte roscado para las almohadillas deben unirse suavidad y al mismo tiempo sin apenas juego
Segundo, insertar las barras el puente debe requerir algo de esfuerzo, para una vez colocadas girar con un poco de esfuerzo e impedir suficientemente el deslizamiento
Las piezas fueron impresas con la siguiente configuracion:
- boquilla .4, ancho de linea (en el laminador de .44)
- capa .2
- paredes 3-4
- inferior 3
- superior 4
- relleno 10-15% giroide (conectado)
esta es una recomendacion “minima”, puede incrementar un poco la resistencia de las piezas aumentando el numero de paredes o con mayor porcentaje del relleno hasta generar una pieza solida, cosa que no incrementa demaciado el tiempo de impresion.
En mi caso cuento con una artillery genius y por preferencia y conviccion uso
cura como laminador. En los perimetros externos la presicion es exacta, pero en
los orificios internos tengo establecido un valor de 0.2
de expancion horizontal

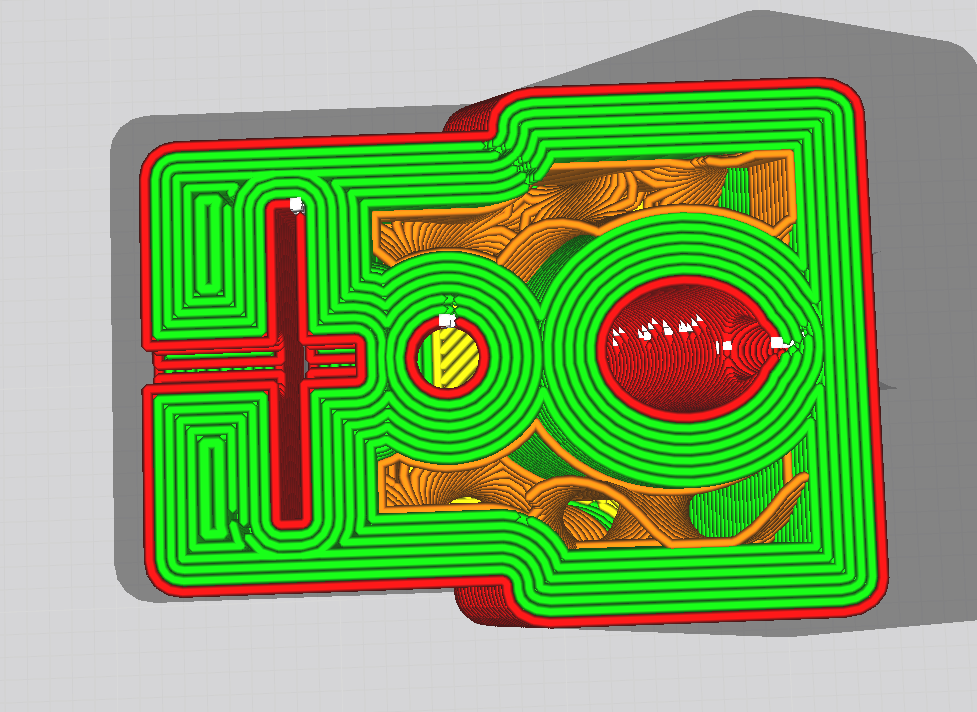

(Personalizado>Paredes>Expansion Horizontal de Orificios)
Si bien el PLA suele ser el filamento con mayor resistencia, tambien resulta quebradizo, aunque existen diferencias entre provedores e inclusos de un rollo a otro del mismo fabricante. Podria imprimir todos los modelos con PLA, pero la combinacion recomendada seria solo utilizar PLA en el soporte para las almohadillas y las horquillas, mientras que el cuerpo y puente en PETG.
Por la friccion entre componentes, se desaconseja imprimir todos los modelos en PETG
Segun mis experimentos el PETG en el puente binda una mayor friccion en las barras/tubos. En las horquillas el PLA hace mas rigida la estructura lo que de alguna forma reduce “ruidos” en la diadema mientras la utiliza y de alguna forma el cuerpo en PETG proporciona tambien un poco de friccion en los movimientos de la horquilla. Sin embargo esto no es una ciencia exacta, en algunos casos funciona y en otros no… la velocidad de imprecion, temperatura, humedad, refrigeracion y altura de capa (entre otros) generan distintas imperfecciones sobre todo en piezas redondeadas imprezas en horizontal
La banda para la cabeza obviamente debe ser impresa con TPU y completamente solida a modo que parezca un cacho de cuero o camara… cualquier patron de relleno interno disminuiria considerablemente la flexibilidad. En caso de necesidad y desesperacion, aunque no sea recomendable, utilice petg, reduciendo la altura del modelo en no mas de 4 capas (.8mm en la banda) o las que su filamento le permitan mantener como una lamina flexible
Para un fleje de (aproximadamente) 30, utilice el model headstrap/260.stl
, y
apartir del resultado pruebe con una medida distinta, bien sea del fleje o de la
banda para la cabeza. Puede generar una banda personalizada mediante el fichero
scr/headstrap.scad
, el valor 260, 270 se mide en mm e indican la separacion de
los orificios para los tornillos
Se requieren soportes sobre la superficie para la base de las almohadillas. La variente del soporte para las almohadillas PAD-B no requiere ningun soporte
tambien para las tapas decorativas de las barillas
Ante cualquier adversidad, aunque tortuoso y no lo suficientemente estructurado,
puede modificar el codigo en NKH.scad
. Tambien podria intentar modificar los
parametros tanto para el tamaño de las almohadillas, la altura interna de la
cuerda dentro de estas o el tamaño del driver. SUERTE!
Drivers
Los modelos en printables incluyen algunos adaptadores de altavoces, si requiere un modelo personalizado, puede utilizar el siguiente proyecto
https://www.printables.com/es/model/249019-customizable-speaker-spacer
En general esta diadema proporciona un incremento en la sensacion de los graves con respecto al modelo PTG 75-100 sin ser tan “energetica” como el modelo 50-70
Se han probado desde controladores rescatados de equipos economicos y la mayoria de los utilizados en el anterior diseño PTG, todos ellos con resultados agradables
Aunque los resultados entre distintas fuentes y el gusto personal casi inequivocamente lo haran diferir de mis configuraciones, dejo algunas que me han agradado
Importante: Aunque coloque enlaces (y alguno sea de afiliado…) no los tome como una fuente confible de suministros. Si bien en ellas he conseguido los altavoces para mis modelos personales, no han estado excentos de defecto, problemas en el embalaje o envio. Si sus unidades precentan problemas, proceda de forma razonable a colocar la mala calificacion o exigir su justo reembolso

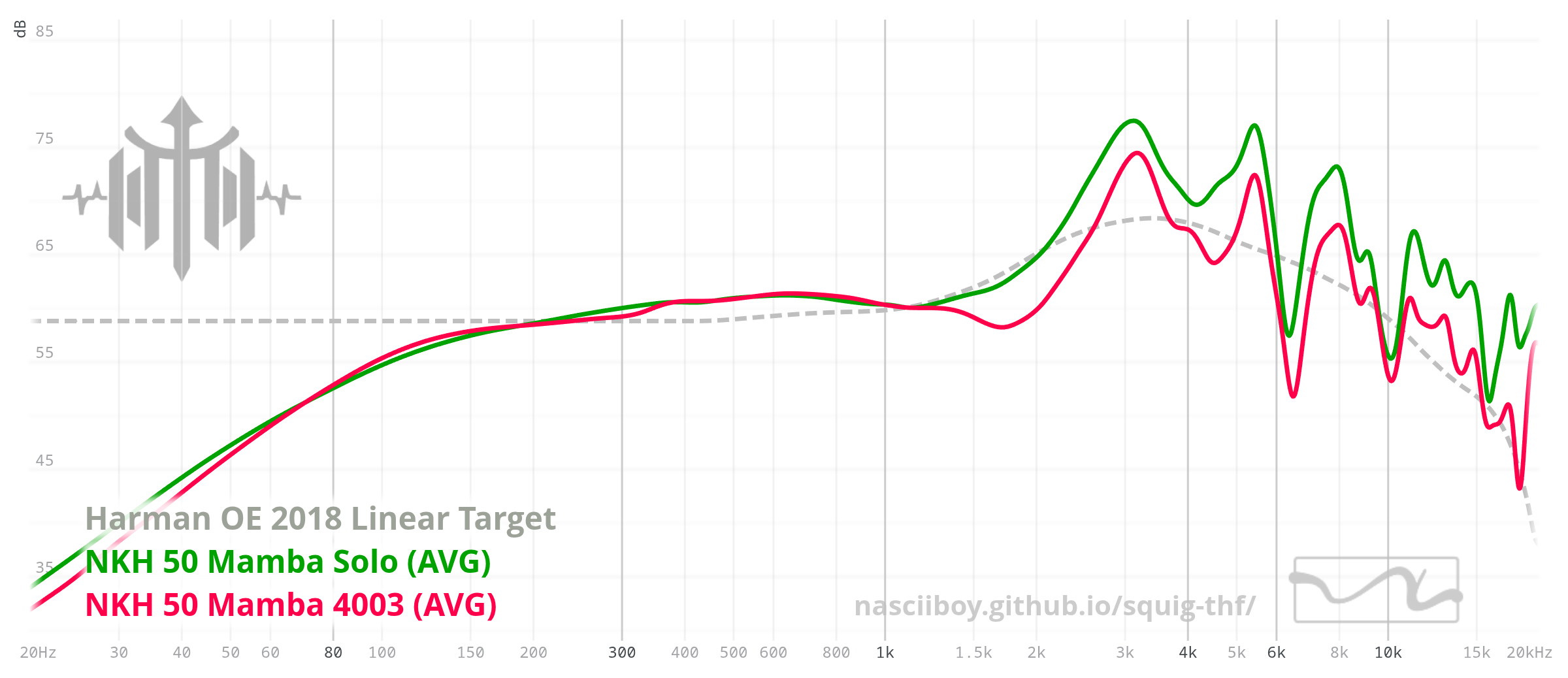

Qigom Solo/Qigom 4003 (Mamba)
Modelo NKH 50.
Utilice los adaptadores de driver 400
, las almohadillas anchas de 105mm en el
pad de 105mm.
El resultado es un conjunto neutral brillante ampliamente disfrutable, que no exige una amplificacion especializada con una de las bocinas mas economicas
Qigom HD800
https://s.click.aliexpress.com/e/_DlO1CVR
Modelo NKH 50.
frio y un poco metalico, quiza seria mi configuracion menos recomendable, pero tiene su encanto
Utilice, las almohadillas de terciopelo de 100 o 105mm en el pad-B correspondiente
En las imagenes se muestra el conjunto con almohadillas de 110mm, desafortunadamente resultan menos confortables que las de 100mm
https://s.click.aliexpress.com/e/_DELd5ax

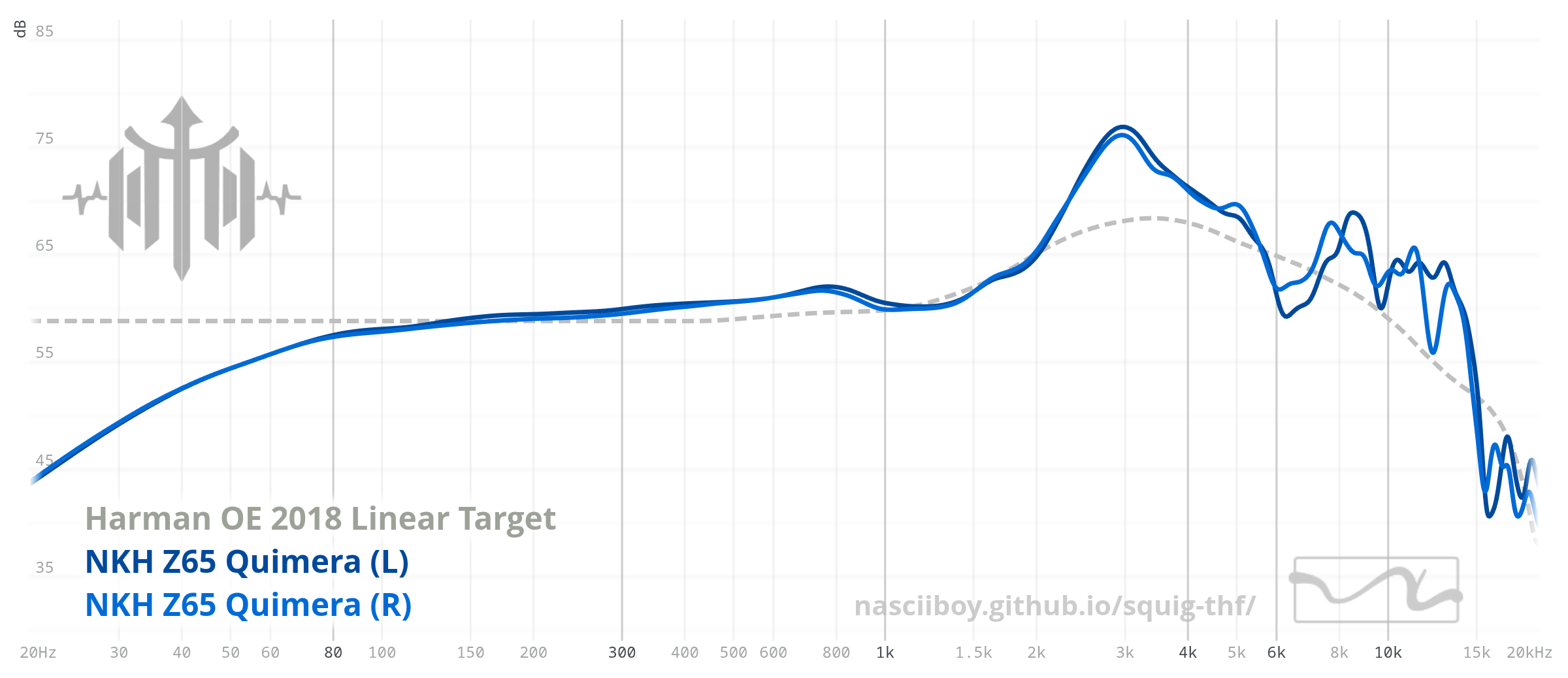

Qigom N90Q (Quimera)
https://s.click.aliexpress.com/e/_DkaezxR
Modelo NKH Z65.
La configuracion de almohadillas serian anchas de 105mm en pad-B de 105mm
el sonido es “neutral calido”. El controlador es el mas costoso entre las recomendaciones, pero tambien mi preferido. Las diferencias no son abismales con respecto al beats solo 3, pero… gustos…

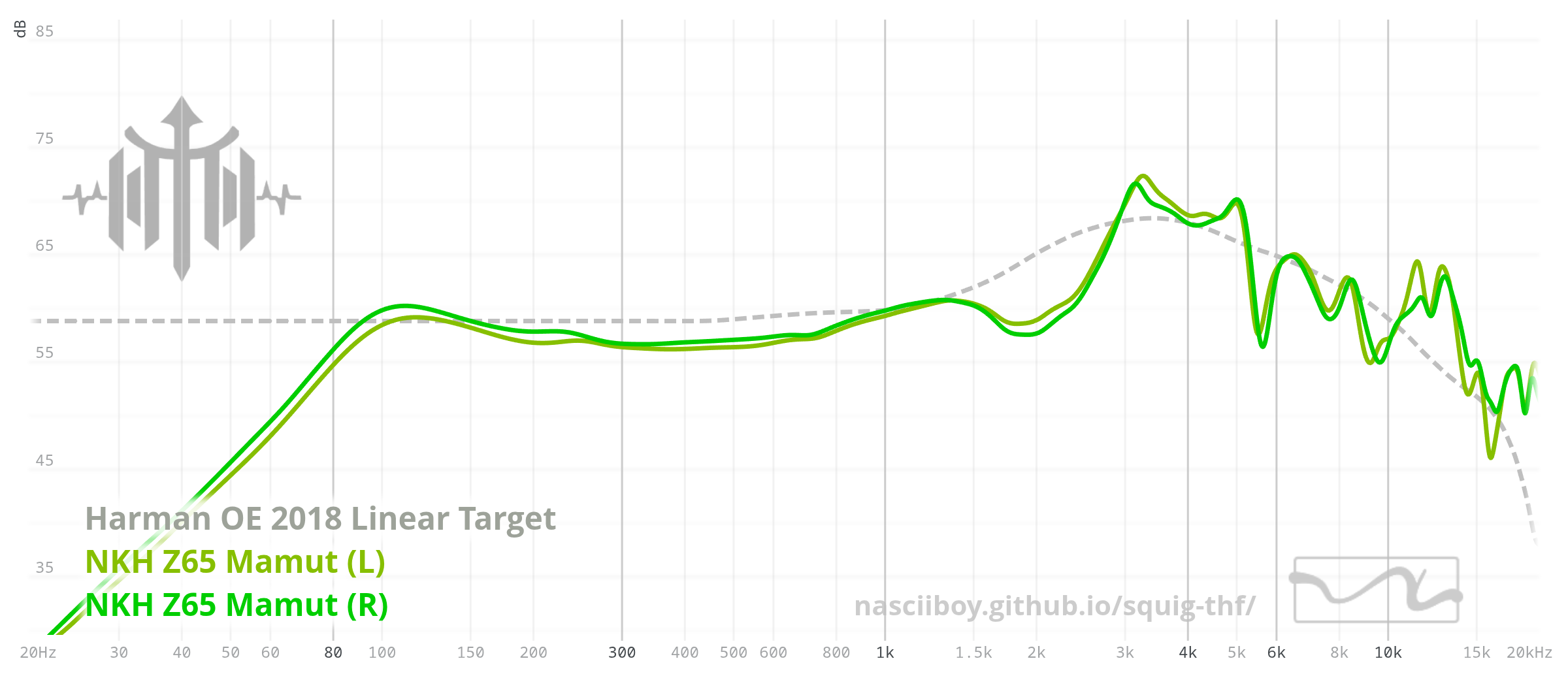

JCD m 50 (Mamut)
https://s.click.aliexpress.com/e/_Ddn2Urt (modelo m 50, revise con atencion la imagen)
Modelo NKH Z65.
El mas mundano y economico de los controladores, con graves reforzados, un sonido muy calido y sin ningun requerimiento especial de amplificacion
Los bajos son tan potentes que requiere utilizar almodillas compactas de
terciopelo de 100mm en un PAD-B
o PAD-BR
de 105mm
Disfrut!
